| Categoria |
Bomba; Unidade |
| Nome |

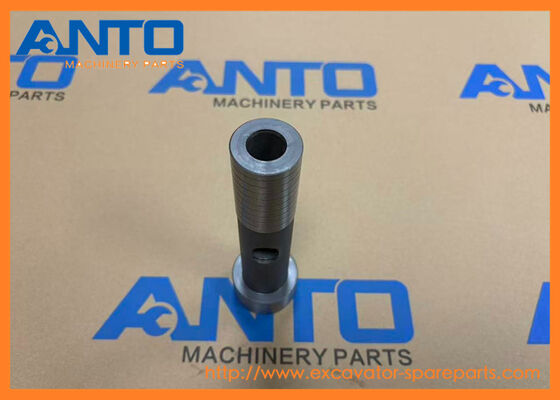

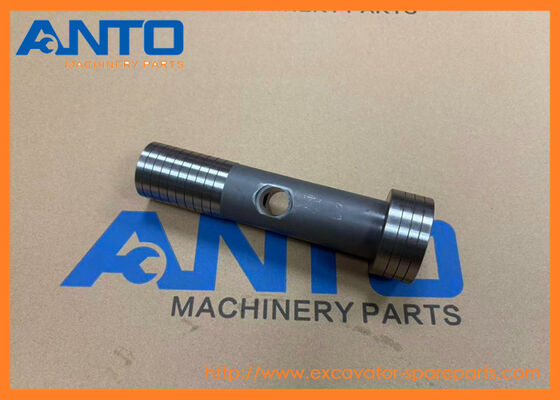

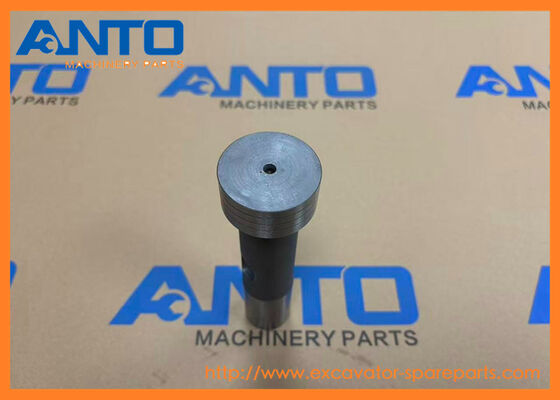

Pistão Servo |
| Nº de Peça |
3106174 |
| Número da Máquina |
ZX330-3 ZX350H-3 ZX370MTH ZX400W-3 ZX500W |
| Prazo de entrega |
1-3 DIAS |
| Qualidade |
Novo, qualidade OEM |
| MOQ |
1 PCS |
| Meios de transporte |
Por mar/ar, DHL FEDEX UPS TNT |
| Embalagem |
Conforme solicitação ou embalagem padrão |
- Funções principais e princípio de funcionamento
| Princípio de funcionamento |
1. O óleo hidráulico sob pressão é direcionado para um lado do pistão servo (através de válvulas de controle) – a pressão atua na área da superfície do pistão para gerar força linear |
| 2. O pistão desliza dentro do furo do cilindro, empurrando/puxando a haste do pistão para acionar o carretel da válvula de controle principal ou o regulador do motor de deslocamento |
| 3. À medida que o pistão se move, ele modula a abertura das passagens de óleo hidráulico, controlando a taxa de fluxo e a direção do óleo para os atuadores (cilindros/motores) |
| 4. As vedações no pistão evitam vazamentos de pressão interna, garantindo a conversão eficiente da pressão hidráulica em movimento mecânico |
| 5. Quando a pressão é liberada de um lado, o pistão retorna (via mola ou contrapressão) para redefinir a válvula de controle/motor |
| Funções principais |
1. Controle de precisão: Regula o fluxo/direção do óleo hidráulico para permitir a operação suave e precisa das funções da escavadeira/carregadeira (elevação da lança, curvatura da caçamba, velocidade de deslocamento) |
| 2. Conversão de pressão em movimento: Converte sinais de pressão hidráulica dos controles do operador em movimento mecânico das válvulas de controle/motores |
| 3. Eficiência do sistema: O design de baixo atrito minimiza a perda de energia, melhorando a eficiência geral do sistema hidráulico e reduzindo o consumo de combustível |
| 4. Compensação de carga: Ajusta o fluxo hidráulico com base em cargas externas (por exemplo, escavação pesada), mantendo a capacidade de resposta consistente do controle |
ESCAVADEIRAS ZX330 ZX330-3 ZX330-3-HCMC ZX330-3G ZX330-5G ZX330LC-5G ZX350-3-AMS ZX350H ZX350H-3 ZX350H-3G ZX350H-5G ZX350K ZX350K-3 ZX350K-3G ZX350K-5G ZX350LC-3-HCME ZX350LC-5B ZX350LC-AMS ZX350LC-HCME ZX350LCH-5G ZX350LCK-5G ZX350LCN-5B ZX360H-3G ZX370MTH ZX400W-3 ZX500W Hitachi
- Mais outros pistões aplicados à máquina pesada HITACHI
| 1118004 CONJUNTO DE PISTÃO |
| ZX1000K-3, ZX10U-2, ZX14-3, ZX14-3CKD, ZX17U-2, ZX17UNA-2, ZX350K-3, ZX350LC-3-HCME, ZX470H-3, ZX480LCK-3, ZX8-2, ZX870H-3, ZX8U-2 |
| |
| 8981529011 PISTÃO |
| EG70R-3, MA200, SR2000G, ZH200-A, ZH200LC-A, ZR950JC, ZW220, ZW220-HCMF, ZW250, ZW250-HCMF, ZX170W-3, ZX170W-3-AMS, ZX170W-3DARUMA, ZX190W-3, ZX190W-3-AMS, ZX190W-3DARUMA, ZX190W-3M, ZX200-3, ZX200-3F... |
| |
| 1198604 PISTÃO |
| ZX360W-3, ZX400W-3 |
| |
| 0961217 PISTÃO |
| ZX330, ZX350H, ZX350K, ZX350LC-AMS, ZX350LC-HCME, ZX360W-3, ZX370MTH |
| |
| 4713840 PISTÃO |
| EX100, EX100-2, EX100-5, EX120, EX120-2, EX120-5 JPN, EX150, EX160WD, EX200, EX200-2, EX200-3, EX200-5 JPN, EX220, EX220-2, EX220-5 JPN, EX270, EX300, EX300-5, EX400-5, EX60, EX60-2, EX60-3, EX60-5(LC... |
| |
| 1190904 PISTÃO |
| ZX400W-3, ZX500W |
| |
| 8092512 PISTÃO |
| 218HSL, SCX1200-2, SCX1500-2, SCX700-2, SCX800-2, SCX800HD-2, SCX900-2, ZX270, ZX280LC-AMS, ZX280LC-HCME, ZX330, ZX350H, ZX350K, ZX350LC-AMS, ZX350LC-HCME, ZX370MTH |
| |
| 4319277 PISTÃO |
| ZX400W-3, ZX500W |
| |
| 3092162 PISTÃO |
| ZX330, ZX350H, ZX350K, ZX350LC-AMS, ZX350LC-HCME, ZX370MTH |
| |
| 1105501 PISTÃO |
| ZX330-3 |
| |
| 1150906 PISTÃO |
| EX100, EX100-2, EX100-5, EX120, EX120-2, EX120-5 JPN, EX150, EX160WD, EX200, EX200-2, EX200-3, EX200-5 JPN, EX220, EX220-2, EX220-5 JPN, EX270, EX300, EX300-5, EX400-5, EX60, EX60-2, EX60-3, EX60-5(LC... |
| |
| XB00001970 PISTÃO |
| ZX330-5G, ZX330LC-5G, ZX350H-5G, ZX350K-5G, ZX350LCH-5G, ZX350LCK-5G |
| |
| 3080834 PISTÃO |
| EX300-5, EX300-5HHE, EX300LC-5M, EX345USR(LC), EX350H-5, EX350H-5HHE, EX350K-5, EX370-5M, EX370HD-5, EX385USR, ML250R, ZX330, ZX330-HHE, ZX350H, ZX350K, ZX350LC-AMS, ZX350LC-HCME, ZX360LC-HHE, ZX360W-... |
| |
| 3035563 PISTÃO |
| CX350DR, EX200, EX200K, EX220, KH100D, KH125-3(D), RX2000, SCX300-C, SCX400 |
| |
| 3016733 PISTÃO |
| UH261 |
| |
| 263G4-57121 PISTÃO |
| ZW180, ZW220, ZW220-HCMF |
| |
| 16823-07011 CONJUNTO DE PISTÃO |
| LX300-7, LX450-7 |
| |
| 1236302 PISTÃO |
| SR2000G |
| |
| T119873 PISTÃO |
| DX75, DX75L, DX75M |
| |
| MM0260844 PISTÃO |
| ZR950JC |
| |
| 979237 PISTÃO |
| ZX450-3, ZX470H-3 |
| |
| 9742464 PISTÃO |
| EX100-5, EX100-5 JPN, EX100M-5, EX120-5, EX120-5 JPN, EX120-5HG, EX120-5LV JPN, EX120-5X |
| Pos. |
Nº da peça |
Qtd |
Nome das peças |
Comentários |
| |
9195242 |
[2] |
BOMBA;UNIDADE |
I 9207291 <para montagem da máquina> |
| |
-9207291 |
[2] |
BOMBA;UNIDADE |
<para transporte> |
| 2 |
1014184 |
[1] |
CARCAÇA;BOMBA |
|
| 3 |
8068521 |
[1] |
EMBALAGEM |
|
| 4 |
2038877 |
[1] |
DISCO;ACIONAMENTO |
|
| 6 |
4366256 |
[1] |
BRG.;ROL. |
|
| 7 |
4366356 |
[1] |
BRG.;ROL. |
|
| 8 |
3035965 |
[1] |
DISTANCIADOR |
|
| 9 |
4191665 |
[1] |
PORCA;BRG. |
|
| 12 |
8051275 |
[7] |
PISTÃO |
|
| 14 |
2022744 |
[1] |
ROTOR |
|
| 16 |
3081023 |
[1] |
EIXO;CENTRAL |
|
| 19 |
4194362 |
[1] |
MOLA;COMPRESSÃO |
|
| 21 |
4198956 |
[1] |
PINO |
|
| 23 |
3035966 |
[1] |
TAMPA;VEDAÇÃO |
|
| 24 |
4191664 |
[1] |
O-RING |
|
| 25 |
4094325 |
[1] |
ANEL;RETENÇÃO |
|
| 26 |
4232070 |
[1] |
VEDAÇÃO;ÓLEO |
I 4639126 |
| 26 |
4639126 |
[1] |
VEDAÇÃO;ÓLEO |
|
| 28 |
9749142 |
[1] |
VÁLVULA |
|
| 31 |
3039569 |
[1] |
ELO |
|
| 32 |
9724756 |
[2] |
ALAVANCA |
|
| 34 |
4179179 |
[2] |
PINO |
|
| 35 |
4179177 |
[2] |
PINO |
|
| 36 |
4200227 |
[1] |
PINO |
|
| 37 |
4179176 |
[1] |
PINO |
|
| 38 |
4146370 |
[6] |
ANEL;RETENÇÃO |
|
| 39 |
1022441 |
[1] |
CABEÇA |
|
| 41 |
3036326 |
[1] |
PISTÃO;SERVO |
|
| 42 |
4193245 |
[1] |
PINO |
|
| 43 |
4179838 |
[1] |
PARAFUSO;CONJUNTO |
|
| 41 |
3106174 |
[1] |
PISTÃO;SERVO |
|
| 42 |
4641714 |
[1] |
PINO |
|
| 43 |
4337812 |
[1] |
PARAFUSO;CONJUNTO |
|
| 46 |
4099290 |
[2] |
PINO;MOLA |
|
| 48 |
4180349 |
[10] |
O-RING |
|
| 49 |
M341245 |
[8] |
PARAFUSO;SOQUETE |
|
| 50 |
495841 |
[8] |
ARRUELA;MOLA |
|
| 51 |
9134110 |
[1] |
BUJÃO |
|
| 51A. |
957366 |
[1] |
O-RING |
|
| 53 |
4355081 |
[1] |
O-RING |
|
| 54 |
4204862 |
[1] |
BATENTE |
|
| 59 |
4294621 |
[1] |
O-RING |
|
| 61 |
4216295 |
[1] |
BATENTE |
|
| 63 |
M340820 |
[8] |
PARAFUSO;SOQUETE |
|
| 66 |
9195243 |
[1] |
REGULADOR |
I 9207292 <para montagem da máquina> |
| 66 |
-9207292 |
[1] |
REGULADOR |
<para transporte> |
| 69 |
4348665 |
[1] |
O-RING |
|
| 70 |
4515041 |
[2] |
PINO;MOLA |
|
| 75 |
+++++++ |
[1] |
PLACA DE IDENTIFICAÇÃO |
|
| 76 |
M492564 |
[2] |
PARAFUSO;ACIONAMENTO |
|
| 81 |
9134111 |
[1] |
BUJÃO |
|
| 81A. |
4509180 |
[1] |
O-RING |
|
| 83 |
4436271 |
[1] |
SENSOR;PRES. |
|
| 83A. |
4365826 |
[1] |
O-RING |
|
| 100 |
4467592 |
[1] |
KIT;VEDAÇÃO |
|
- Podemos fornecer as seguintes peças de reposição
1 Peças hidráulicas: bomba hidráulica, válvula principal, cilindro hidráulico, acionamento final, motor de deslocamento, máquinas de giro, motor de giro, etc.
2 Peças do motor: conjunto do motor, pistão, anel do pistão, bloco do cilindro, cabeçote do cilindro, virabrequim, turbocompressor, bomba de injeção de combustível, motor de partida e alternador, etc.
3 Peça do trem de rodagem: Rolo da esteira, Rolo da esteira, Elos da esteira, Sapata da esteira, Roda dentada, Roda guia e almofada da roda guia, etc.
4 Peças da cabine: cabine do operador, chicote elétrico, monitor, controlador, assento, porta, etc.
5 Peças de refrigeração: Radiador, ar condicionado, compressor, pós-resfriador, etc.
6 Outras peças: Kit de serviço, círculo de giro, capô do motor, junta giratória, tanque de combustível, filtro, lança, braço, caçamba, etc.
Detalhes da embalagem:
embalagem interna: filme plástico para embalagem
embalagem externa: madeira
Envio:
dentro de 3 dias após o recebimento do pagamento, por via aérea ou expressa ou por mar com base no
quantidade e circunstâncias de emergência.
1. Por transportadoras: DHL, UPS, FEDEX, TNT são as principais empresas de transporte com as quais cooperamos,
2. Por via aérea: Entrega do aeroporto de Guangzhou para o aeroporto da cidade de destino do cliente.
3. Por mar: Entrega do porto de Huangpu.
